Undervarme for kunstisbaner
Undervarme er en kritisk komponent i alle profesjonelle kunstisbaneanlegg. Systemet forhindrer telehiving i grunnen, sikrer stabil og plan isflate gjennom hele sesongen, og muliggjør år-rundt-drift. Isbaneteknikk prosjekterer og installerer komplette undervarmesystemer — fra betongvarmeanlegg under tregulv til glykolkretser under utendørs isplater.
Mesterbedrift
Miljøfyrtårn
Sentralt godkjent
Lærebedrift
StartBANK
Hvorfor undervarme er uunnværlig
Når en kunstisbane kjøler ned isflaten til under null grader, vil kulden trenge nedover i grunnen. Uten undervarme vil jorden under banen fryse, og det oppstår telehiving — ujevne hevinger i bakken som deformerer isflaten og kan føre til alvorlige skader på både is, rørlegging og konstruksjon. For innendørs anlegg med tregulv over betong er faren særlig stor: frost i betongen kan ødelegge fundamentet og kreve kostbare reparasjoner.
Undervarmesystemet legger et kontrollert varmelag mellom isflaten og grunnen eller betongen, slik at frostfronten stoppes før den når ned i de bærende massene. Dette sikrer stabil grunn, jevn isflate og lang levetid for hele anlegget — uten driftsproblemer forårsaket av ujevnheter, lekkasjer i rørsystemet eller strukturelle skader.
«Et korrekt dimensjonert undervarmesystem er ikke en tilvalgsdetalj — det er en forutsetning for pålitelig, langsiktig drift av enhver profesjonell kunstisbane.»
Varmkilden er vanligvis spillvarme fra kjøleanleggets kondensator. Denne varmen, som ellers ville blitt sluppet ut i luften, ledes i stedet til undervarmekretsen. Resultatet er et anlegg med lavere totalt energiforbruk: kulden produseres på oversiden av isplaten, mens overskuddsvarmen forbrukes på undersiden der den trengs.
Isbaneteknikk tilbyr undervarmesystemer for alle typer anlegg — fra utendørs sesongbaner og kommunale ishaller til store bandy- og bandyanlegg. Vi dimensjonerer systemet etter banetype, grunnforhold, klimasone og kjølemedium, og integrerer undervarmekretsen i et helhetlig anleggsdesign.
Undervarme er aktuelt for alle banetyper vi leverer, inkludert utendørs kunstisbaner og innendørs ishaller. Se våre referanseprosjekter for eksempler på anlegg med integrert undervarme.
Systemtyper og spesifikasjoner
Detaljert oversikt over undervarmesystemets oppbygging og varianter. Alle løsninger dimensjoneres og tilpasses det enkelte anlegg.
| Medium | Glykolblanding — propylenglykol eller etylenglykol |
| Konsentrasjon | 30–40 % (klimasone- og anleggsavhengig) |
| Turtemperatur | +5 til +15 °C (typisk) |

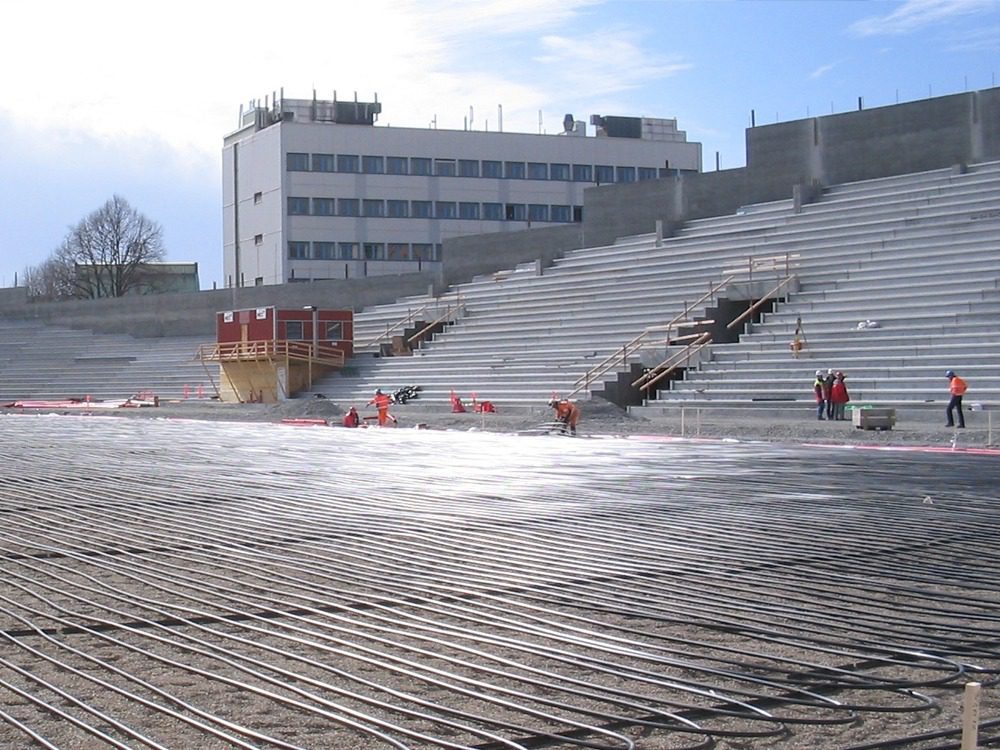

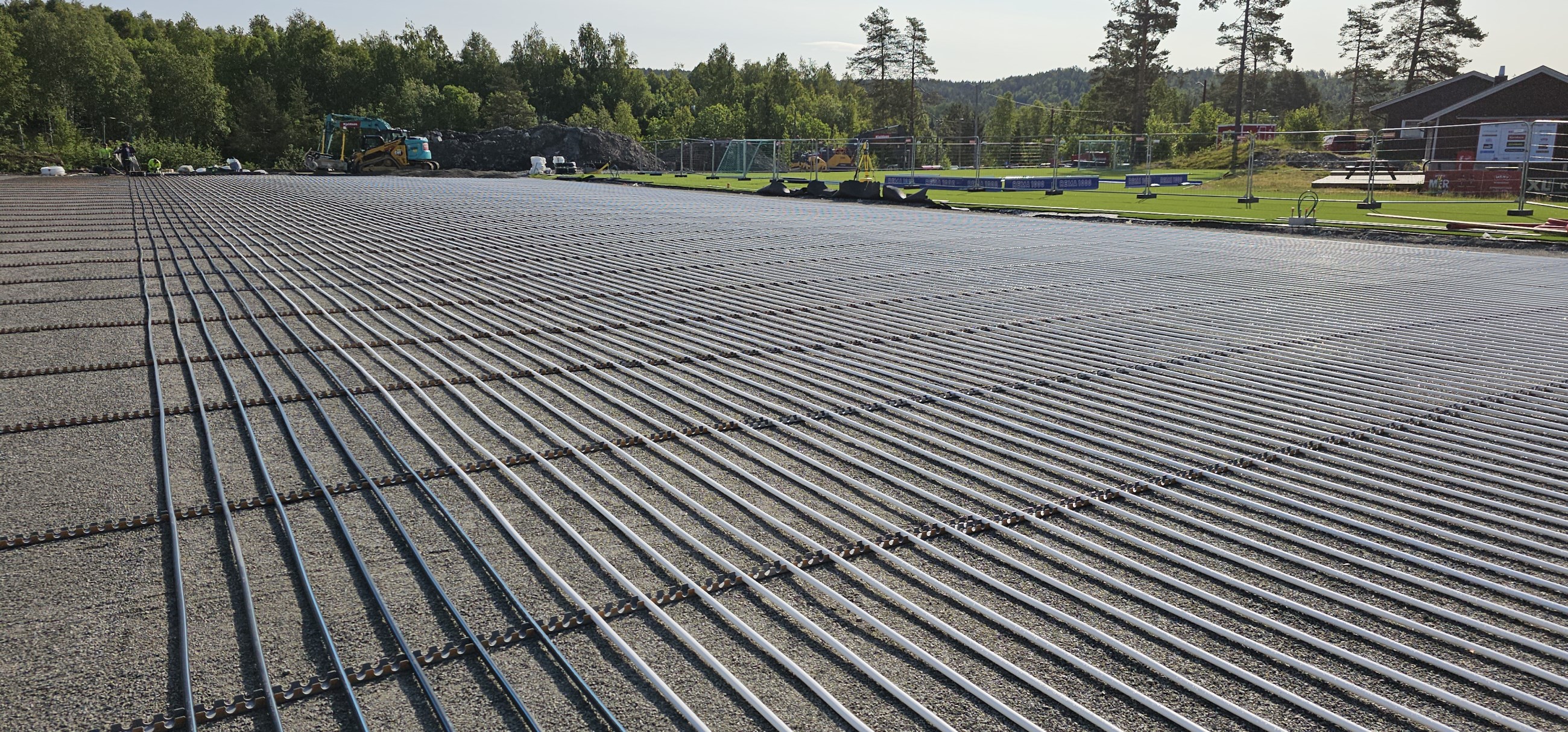

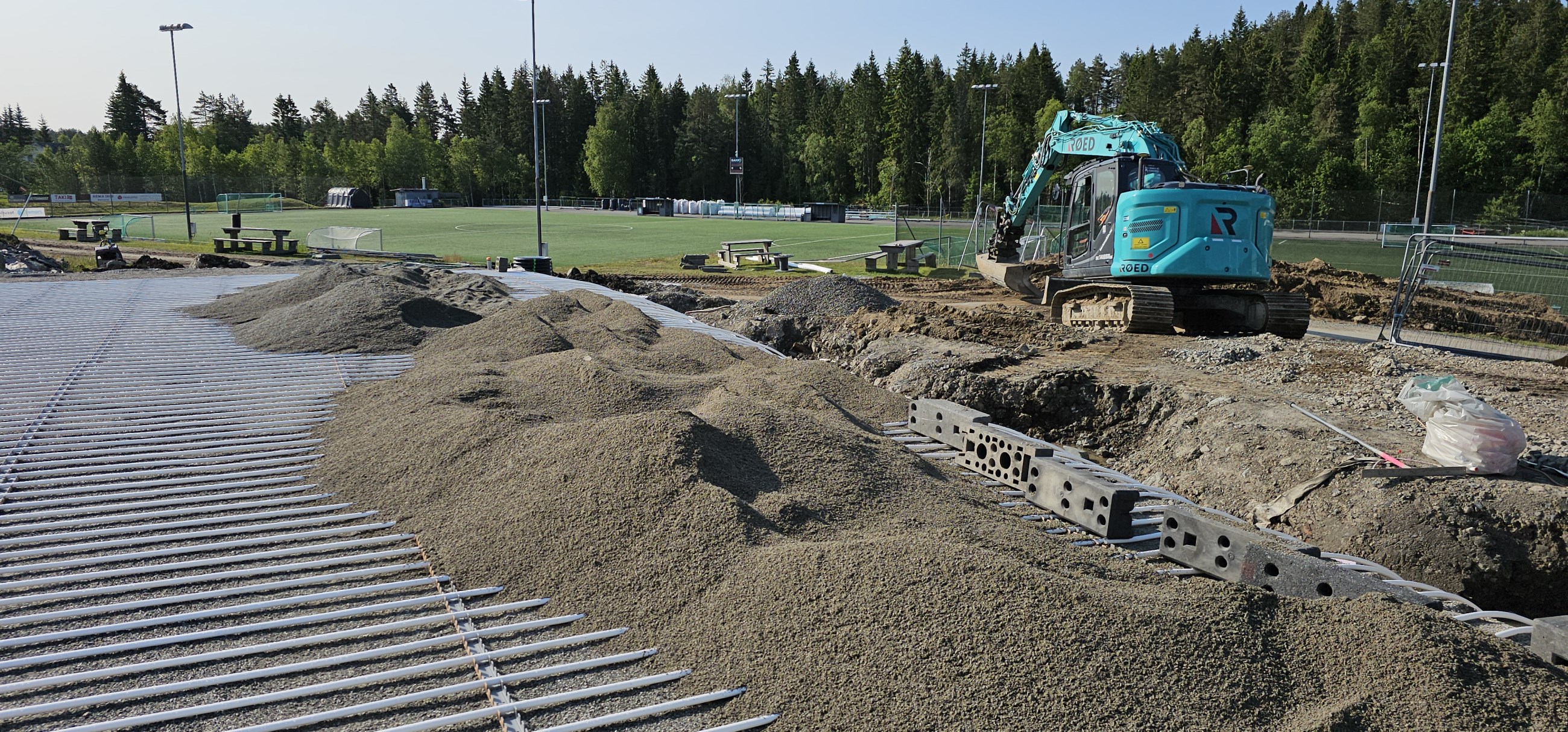

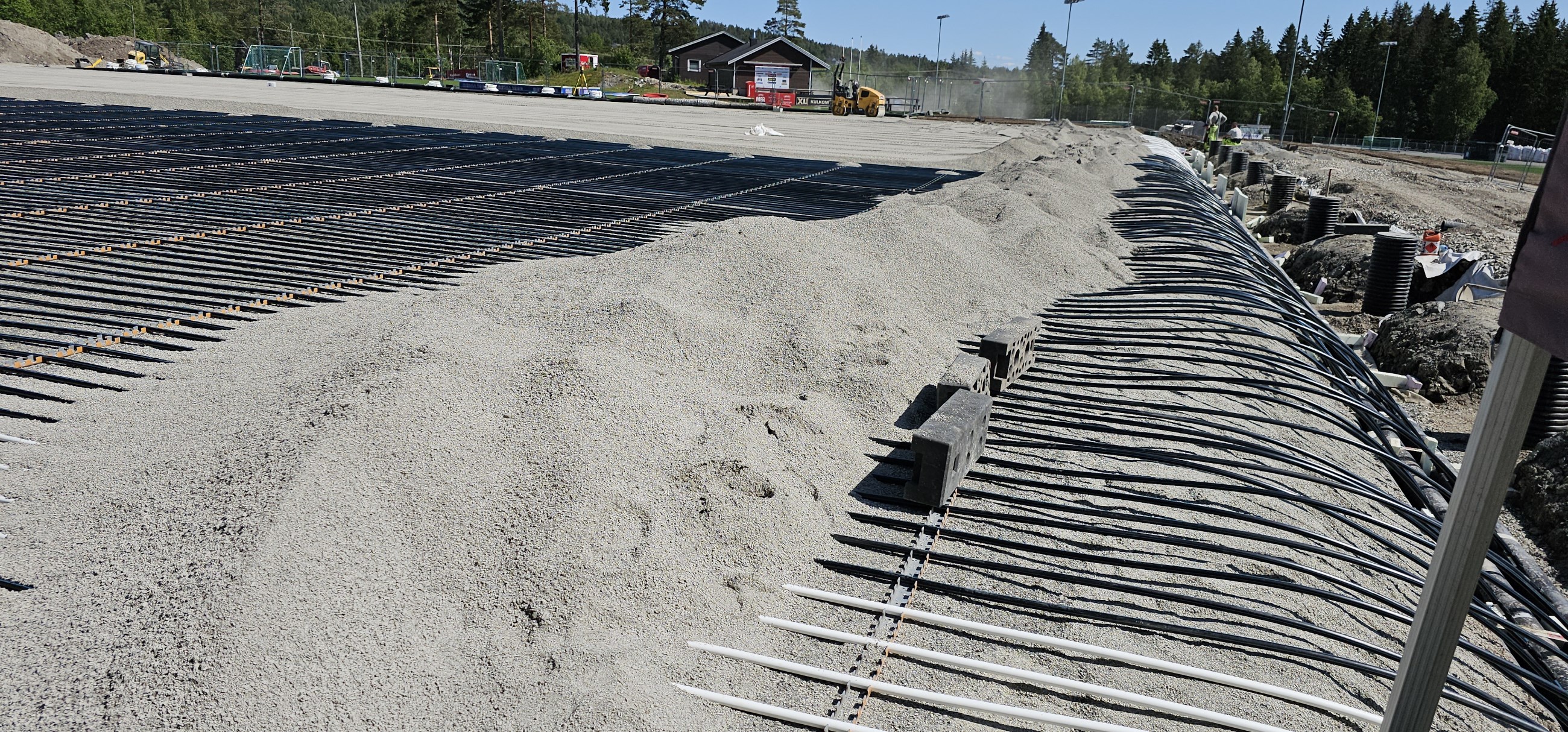

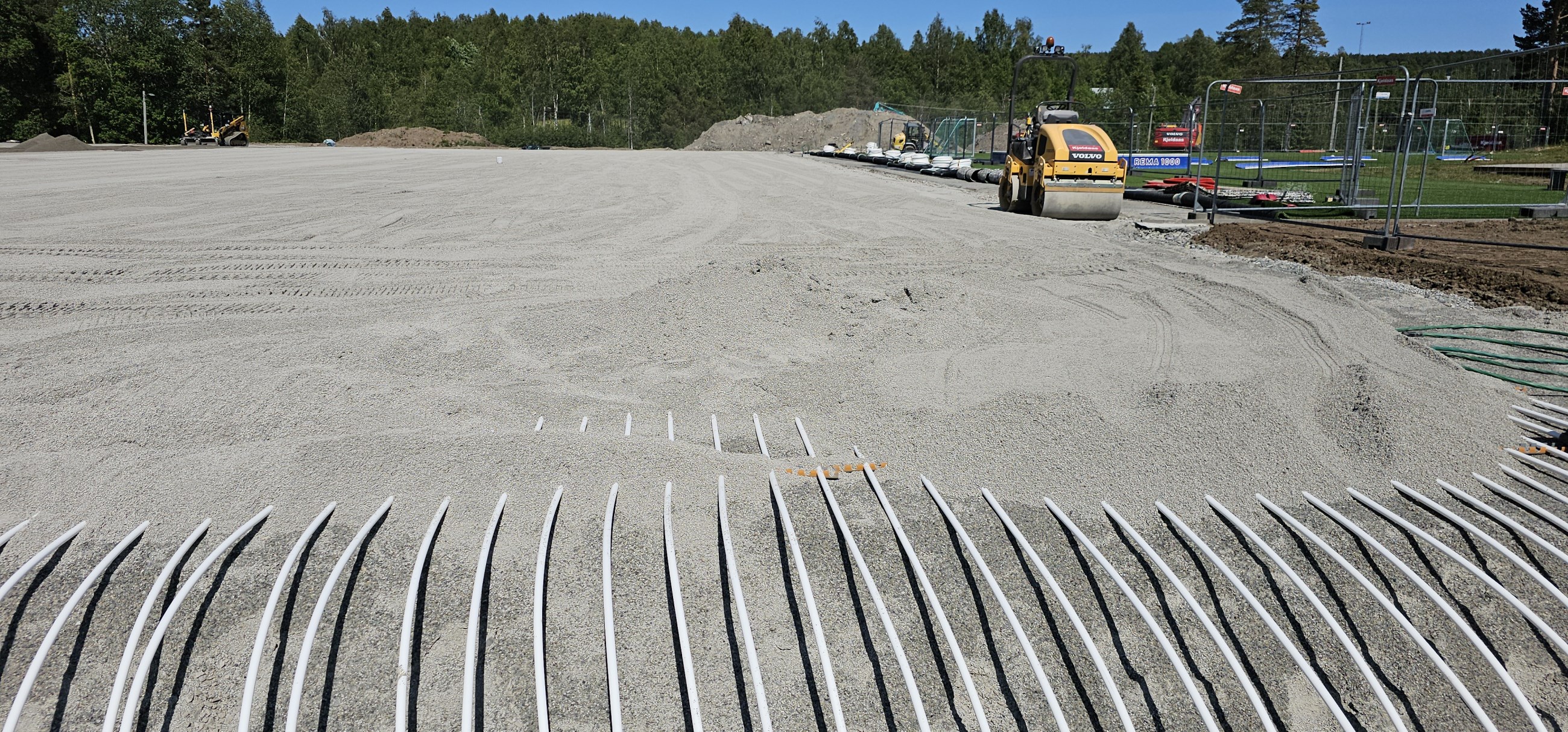

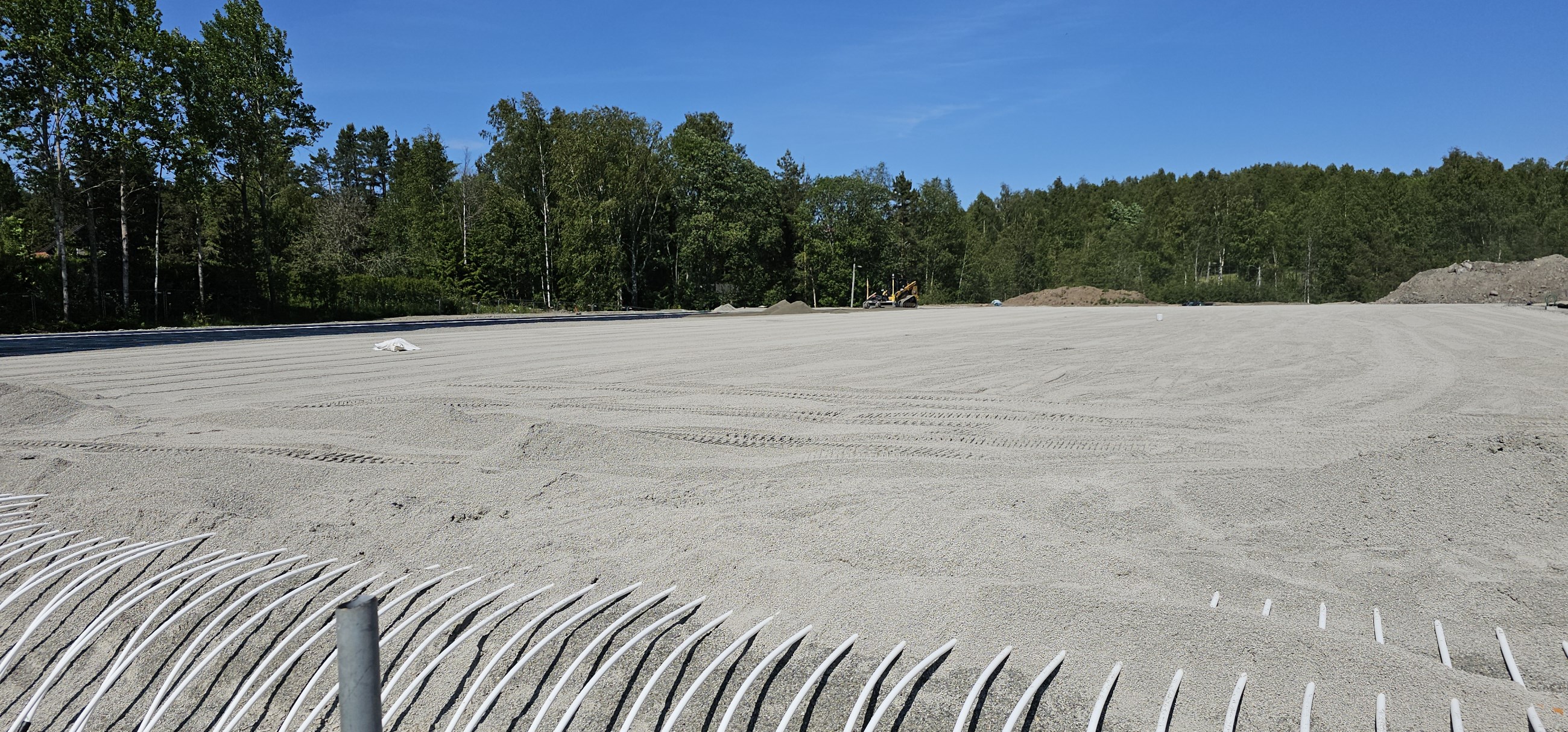

| Rørtype | PE-rør 25–32 mm — fleksibel og frostbestandig |
| Røravstand | 150–300 mm senteravstand (c/c) |
| Plassering | I sandlag under isolasjonssjikt og isplate |
| Systemtrykk | 1,5–3 bar (driftstrykk) |
| Sirkulasjon | Dedikert sirkulasjonspumpe med frekvensstyring |
| Anvendelse | Innendørs anlegg med betongkonstruksjon under isflate |
| Prinsipp | Varmekabel eller glykolrør støpt i betongen |
| Temperaturkontroll | Automatisk PLC-styring etter betongens overflatetemperatur |
| Effektbehov | 15–40 W/m² avhengig av fundamentoppbygg |
| Egnet for | Ishaller med tregulv, helårsanlegg, permanent fundament |
| Integrering | Kobles til kjøleanleggets varmeside (kondensator) |
| Forventet levetid | 25+ år ved korrekt vedlikehold |
| Varmekilde | Spillvarme fra kjøleanleggets kondensator |
| Varmeveksler | Plateforbundet varmeveksler mellom kjøle- og undervarmekrets |
| Temperaturkrav | +5 til +20 °C tilgjengelig fra kondensator |
| Energibesparelse | Spillvarme som ellers varmer opp uteluften utnyttes fullt ut |
| Utvidet bruk | Overskuddsvarme kan brukes til oppvarming av garderober og tribune |
| Styring | Automatisk ventil balanserer fordeling mellom undervarme og annen varme |
| Dokumentasjon | Energilogging og rapport inkludert i serviceavtale |
| Trykktesting | Årlig kontroll av systemtrykk og tetthet i glykolkretsen |
| Glykolanalyse | Periodisk måling av konsentrasjon, pH og korrosjonsinhibitorer |
| Temperaturovervåkning | Kontinuerlig logging — avvik varsles automatisk |
| Pumpeservice | Kontroll av sirkulasjonspumpe og tetningsring hvert 3.–5. år |
| Påfylling | Glykolpåfylling ved behov — gjennomføres av tekniker |
| Serviceavtale | Sesong- og helårlig serviceavtale tilgjengelig fra Isbaneteknikk |
| Responstid | 24/7 vakttelefon — utrykning ved akutte feil |
Fordeler og viktige hensyn
Fordeler med undervarme
- Forhindrer telehiving og frostskader i fundamentet
- Gir stabil og plan isflate gjennom hele sesongen
- Utnytter spillvarme fra kjøleanlegget — lavere energiforbruk
- Beskytter betong, rørlegging og konstruksjon mot frostskader
- Muliggjør år-rundt-drift og helårsdrift av ishall
- Systemlevetid på 25+ år med enkelt vedlikehold
Viktige hensyn
- Glykolkonsentrasjonen må tilpasses lokal klimasone og frostverdier
- Lekkasjer i glykolkretsen kan være utfordrende å lokalisere — tidlig deteksjon er viktig
- Betongvarmeanlegg under tregulv krever nøyaktig dimensjonering for å unngå overtemperatur
- Systemet krever periodisk glykolanalyse og pH-kontroll for lang levetid
- Elektrisk undervarme anbefales kun der glykolkrets ikke er praktisk mulig
Seks råd for et pålitelig undervarmesystem
Tilpass glykolkonsentrasjonen til klimasonen
Glykolkonsentrasjonen bestemmer frostsikkerheten. I kalde klimasoner med temperaturer ned til −25 °C bør konsentrasjonen ligge i øvre del av anbefalt område. Isbaneteknikk beregner korrekt konsentrasjon for ditt anlegg.
Koble undervarmen til kjøleanleggets kondensator
Spillvarmen fra kondensatoren er normalt tilstrekkelig til å drive undervarmekretsen uten ekstra energi. En god prosjektering sikrer at varmen fordeles optimalt mellom undervarme og eventuell garderobe- eller tribuneoppvarming.
Bruk korrekt røravstand for jevn temperaturfordeling
For tett røravstand (150 mm) gis mer jevn temperaturfordeling, men øker materialkostnaden. For utendørs baner i normalt norsk klima er 200–250 mm ofte tilstrekkelig. Isbaneteknikk velger riktig basert på grunnforhold og banetype.
Installer temperaturovervåkning med automatisk varsling
Kontinuerlig overvåkning av temperatur og trykk i undervarmekretsen gjør det mulig å oppdage feil tidlig — lenge før de gir synlige skader på isflaten. PLC-basert styring med fjernovervåkning er standard i nye anlegg.
Analyser glykolkvaliteten hvert 2.–3. år
Over tid brytes inhibitorene i glykollen ned, noe som kan føre til korrosjon i rør og varmeveksler. En enkel laboratorieanalyse avdekker om påfylling av inhibitor eller utskifting av glykol er nødvendig.
Tegn en serviceavtale for løpende oppfølging
En serviceavtale med Isbaneteknikk sikrer at undervarmesystemet inspiseres og vedlikeholdes jevnlig. Tidlig feildeteksjon og systematisk vedlikehold gir maksimal levetid og minimale driftsavbrudd.
Vanlige spørsmål om undervarme
For innendørs ishaller og permanente utendørsbaner er undervarme i praksis alltid nødvendig. Uten det vil frost gradvis trenge ned i fundamentet og forårsake telehiving som ødelegger isflaten og kan skade rørleggingen. For midlertidige sesongbaner på asfalt eller betong vurderes behovet konkret, men Isbaneteknikk anbefaler undervarmesystem også her for å beskytte fundamentet og forlenge anleggets levetid.
Installasjonskostnaden avhenger av banestørrelse, røravstand, grunnforhold og tilgang på spillvarme fra kjøleanlegget. For et standard utendørs anlegg på 1 000 m² utgjør undervarmesystemet typisk 8–15 % av den totale anleggskostnaden. Den absolutte kostnaden er lav sett i lys av kostnaden for frostskader og reparasjoner ved manglende frostsikring. Ta kontakt for et konkret prisanslag.
I mange tilfeller er det mulig å etterinstallere undervarmesystem på eksisterende anlegg, men det krever graving under eller rundt isplaten og er mer kostbart enn å installere systemet ved nybygg. For innendørs anlegg kan det kreve full renovering av isflaten og betongen. Isbaneteknikk vurderer muligheten og gir anbefaling basert på anleggets alder, tilstand og kostnad-nytte-analyse.
Moderne undervarmesystemer overvåkes kontinuerlig via PLC-baserte styringssystemer. Temperatursensorer plasseres i sandlaget under isplaten, og avvik utløser automatisk alarm. Synlige tegn på sviktende undervarme er ujevnheter eller sprekker i isflaten, hevinger i kantene av banen eller synlige endringer i vantnivå. Regelmessig trykktesting og glykolanalyse bekrefter at systemet er tett og funksjonelt.
Ja. I mange anlegg er det mer spillvarme tilgjengelig fra kondensatoren enn det undervarmesystemet trenger. Overskuddsvarmen kan ledes til oppvarming av garderober, tribune, servicebygning eller andre rom. Isbaneteknikk prosjekterer helhetlige varmegjenvinningsløsninger der all tilgjengelig spillvarme utnyttes optimalt, noe som gir lavere totalt energiforbruk og gunstigere driftsøkonomi.
Klar for ditt
neste prosjekt?
Ta kontakt for en uforpliktende samtale og befaring. Vi har fagfolkene, erfaringen og utstyret som trengs for å løse ditt oppdrag trygt.

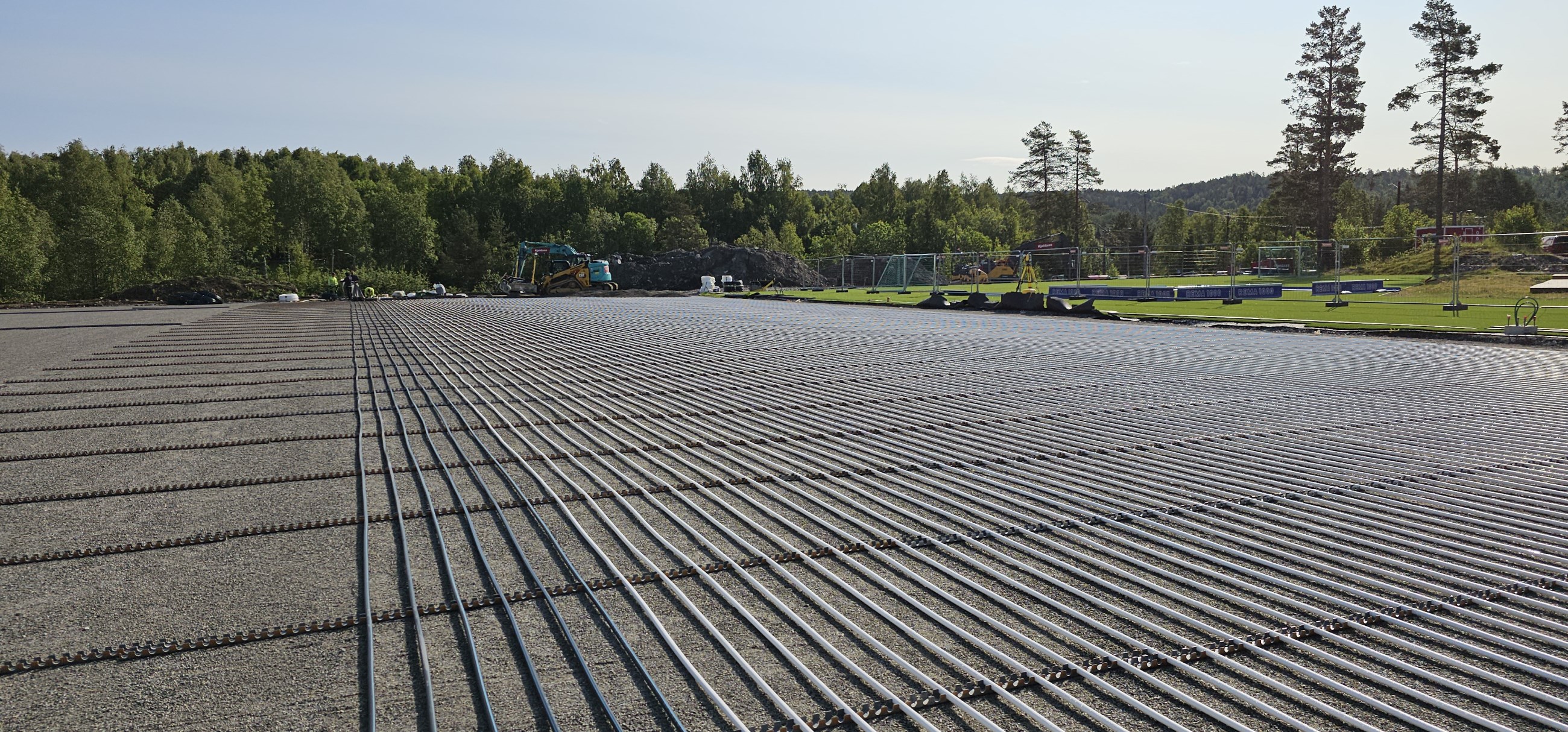

Referanseprosjekter
