Utendørs kunstisbaner

Klimaoptimerte systemer for sesong- og helårsdrift. Vi leverer utendørs kunstisbaner dimensjonert for norsk vinterklima — fra enkle sesongbaner til permanente anlegg med energigjenvinning.

Be om befaring Alle banetyper

Mesterbedrift

Miljøfyrtårn

Sentralt godkjent

Lærebedrift

StartBANK

−8°C

Istemperatur

Sesong+

Driftsmodell

200–5 000

Baneareal m²

+10°C

Maks lufttemp drift

CO₂/NH₃

Kjølemedier

30%

Energisparing gjenvinning

Om utendørsbaner

Kunstis uansett vintervær

Utendørs kunstisbaner er sesongbaserte eller permanente isanlegg som benytter aktivt kjøleanlegg for å opprettholde isflaten uavhengig av lufttemperaturen — innenfor tekniske grenser. I motsetning til naturis kan en kunstisbane driftes trygt ved lufttemperaturer opptil +5 til +10°C, avhengig av solinstrålning og anleggets kjølekapasitet.

Isbaneteknikk AS har levert utendørs kunstisbaner til kommuner, idrettslag og kjøpesentre i hele Norge. Vi kjenner norsk vinterklima og dimensjonerer hvert anlegg nøyaktig for sted, bruksintensitet og sesonglengde. Et godt dimensjonert anlegg kan forlenge issesongen med 4–6 uker sammenlignet med naturis.

Med aktiv kjøling kan vi garantere solid is fra november til slutten av mars — uavhengig av vintervær og snøfall.

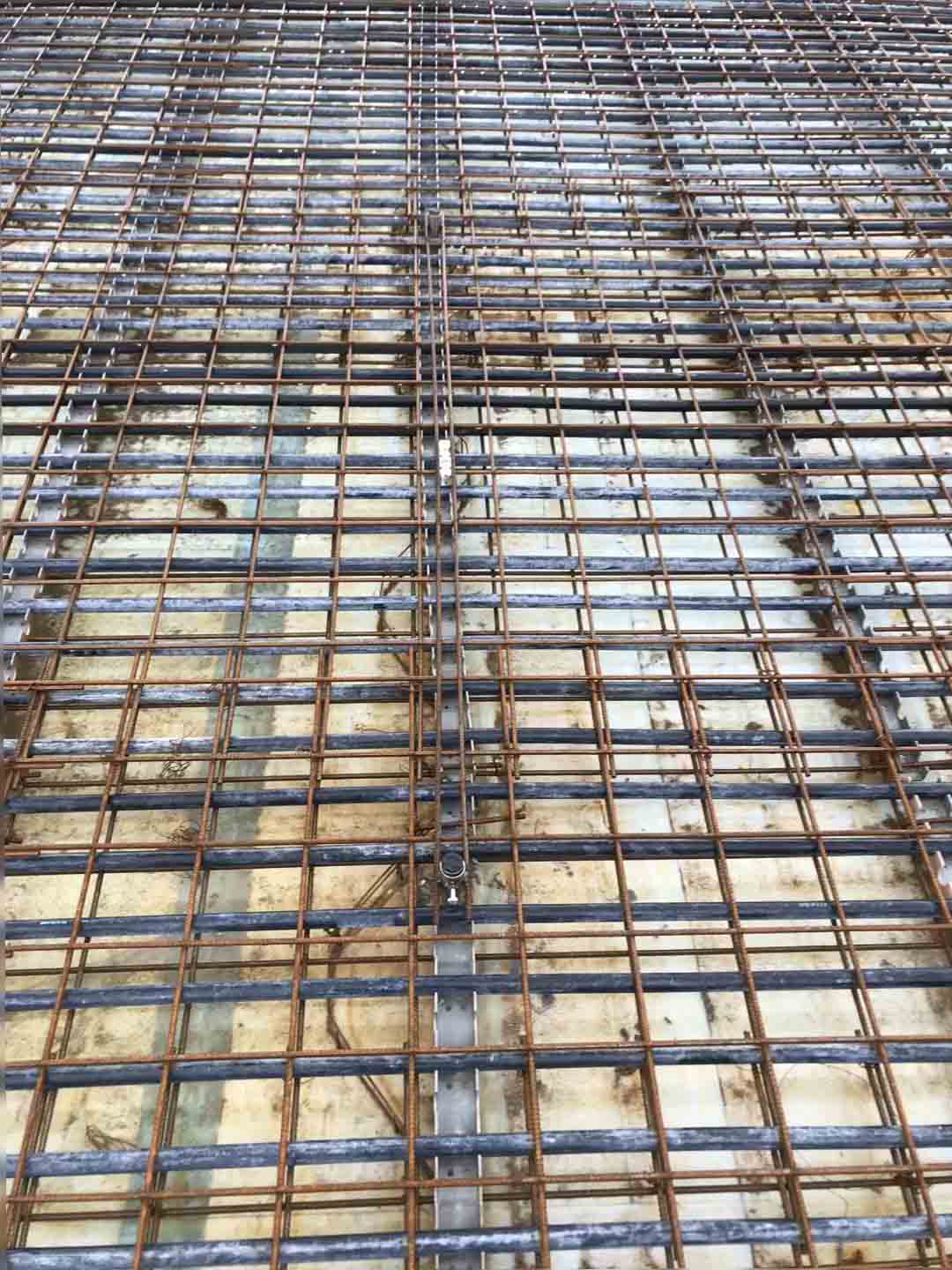

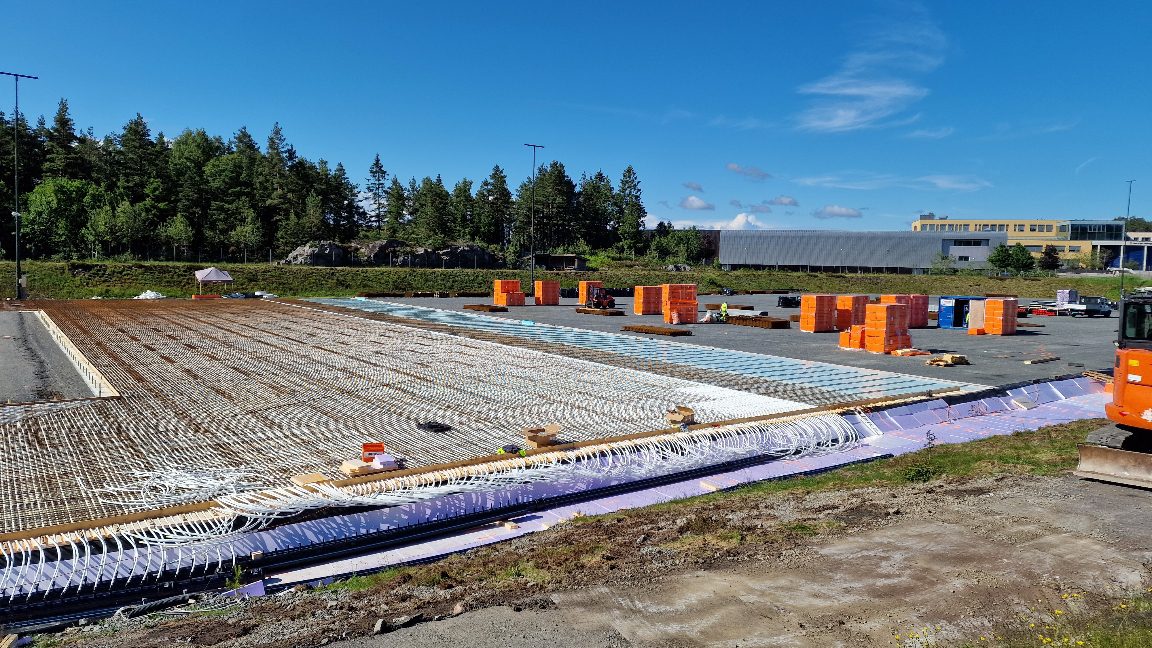

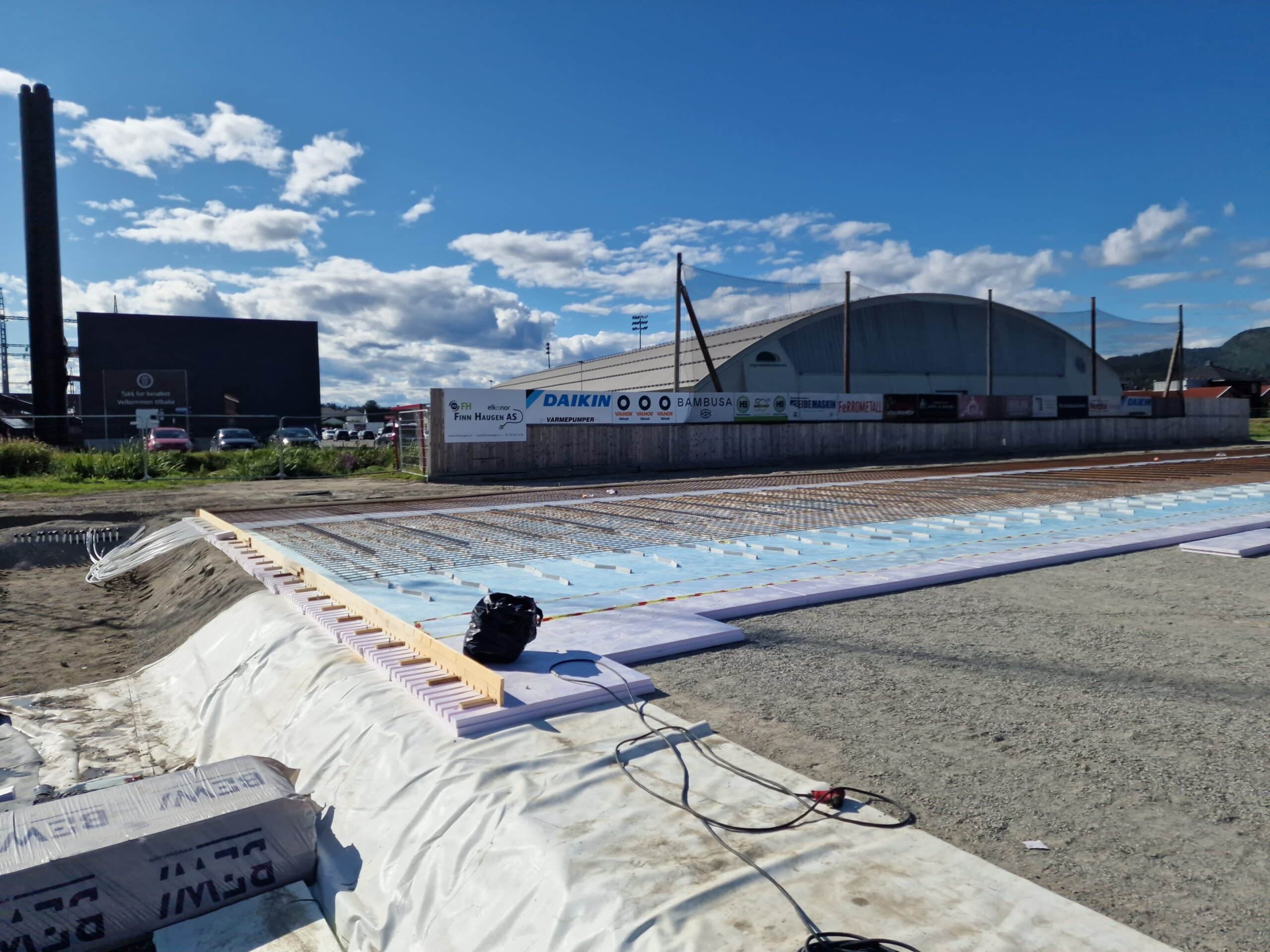

Isrørsystemet for utendørsbaner legges normalt i sand eller betong. For sesongbaner med kortere levetid benyttes modulære rørsystemer som kan demonteres mellom sesongene. For permanente anlegg benyttes betonginnstøpte PE 100 SDR 11-rør som i innendørshaller.

Kjøling skjer via kompressorbasert anlegg med naturlige kjølemedier som CO₂ (R744) eller ammoniakk (NH₃). Spillvarme fra kondensatoren kan gjenvinnes til oppvarming av garderober og tekniske rom — noe som reduserer energikostnaden med opptil 30 %.

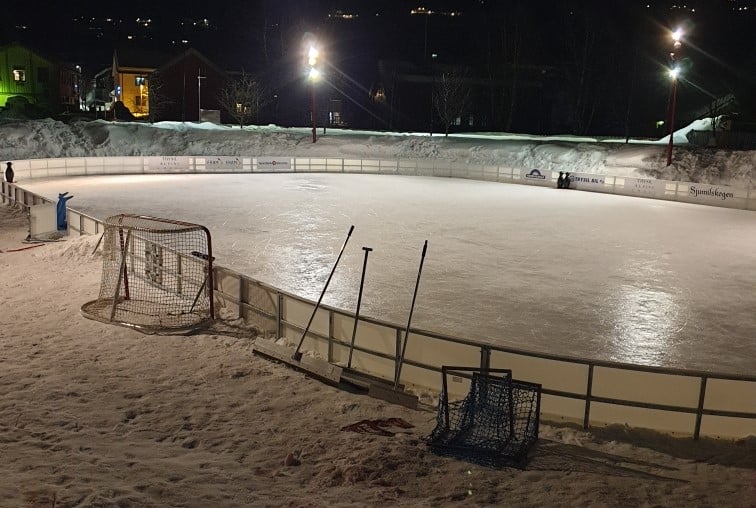

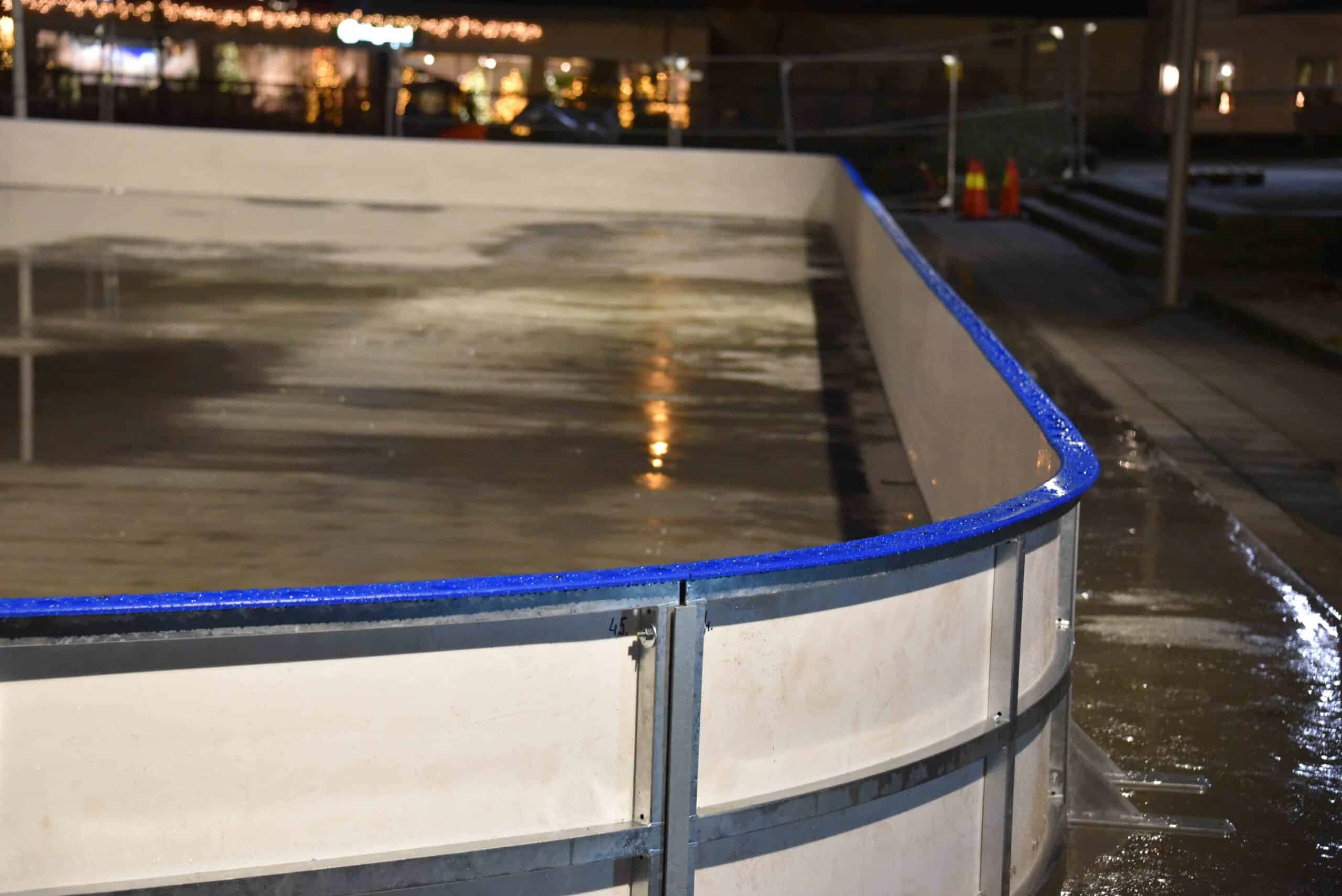

Vantsystemet fra VePe IcePro leveres i værtålende utførelse. Moniline-serien er spesielt utviklet for norske klimaforhold med korrosjonsbestandige profiler, UV-bestandig plast og frostsikre festepunkter. Systemet tåler temperaturer ned til −40°C og monteres raskt med modulær design.

For anlegg i utsatt beliggenhet — kyst, høyfjell eller steder med sterk vind — leverer vi vindavskjerming, snøplog-kompatibelt vantsystem og ekstra kjølekapasitet. Vi gjennomfører alltid en klimaanalyse av lokaliteten som en del av prosjekteringen.

For permanente utendørsanlegg anbefaler vi undervarme som frostsikring for å beskytte betongdekket mot telehiv. Vi tilbyr også ismaskiner tilpasset utendørs bruk, samt service- og vedlikeholdstjenester for hele anleggets levetid.

Tekniske data

Tekniske spesifikasjoner

Standard kommunal utebane	30×60 m (1 800 m²)
Liten idrettsbane	20×40 m (800 m²)
Stor utebane	Opp til 5 000 m²
Bandelengde (hockey)	56–61 m
Banebredde (hockey)	26–30 m
Hjørneradius	7–8,5 m
Fundamenttype	Betong, sand eller asfaltunderlag

Kjølemedier	CO₂ (R744) og NH₃ (R717)
Kjøleeffekt (800 m²)	Ca. 80–120 kW
Kjøleeffekt (1 800 m²)	Ca. 180–260 kW
Rørsystem sesongbane	PE 100 SDR 11-rør, innstøpt i betong
Rørsystem permanent	Betonginnstøpte PE 100 SDR 11-rør
Røravstand	75–100 mm
Energigjenvinning	Spillvarme til garderober og teknisk rom

Leverandør	VePe IcePro (eksklusiv norsk distributør)
Serie (utendørs)	VePe Moniline
Materiale	UV-bestandig polyetylen og aluminium
Temperaturtoleranse	−40°C til +60°C
Høyde	Standard 117 cm, kan tilpasses
Montering	Modulær, rask demontering for sommersesong
Levetid	25+ år

Normal sesongstart	November
Normal sesongavslutning	Mars
Driftstemperatur luft	Opp til +5 à +10°C
Ismaskin	Utendørs-modell (Olympia Millennium H / tilpasset)
Belysning	LED-armatur for kveldsdrift, valgfritt
Belysningsstyrke	200–500 lux (tilpasset aktivitet)
Snøbrøyting	Snøplog-kompatibelt vantsystem

Vurdering

Styrker og hensyn

Styrker

Lavere investeringskostnad enn innendørsanlegg — ingen hal med tak og vegger.

Forlenget issesong med 4–6 uker sammenlignet med naturis, uavhengig av snøfall og mildvær.

Energigjenvinning fra kjøleaggregat kan dekke mesteparten av oppvarmingsbehovet i garderobebygg.

Kan kombineres med sommerfunksjon (fotballbane, skatebane, torgplass) ved sesongavslutning.

VePe Moniline vantsystem tåler norsk vinterklima ned til −40°C.

Hensyn

Driftsgrense ved sterk sol og høy lufttemperatur — over +10°C blir kjølebelastningen svært høy.

Isoverflaten påvirkes av snøfall og vind — mer preparering og brøyting enn innendørsbane.

Krever enten sesonglagring av vantsystem eller permanent fundament med ekstra investering.

Belysning for kveldsdrift er nødvendig — planlegg for naboer og lysforurensning.

Driftstips

Tips for god vinterdrift

Overvåk lufttemperaturen

Hold øye med værvarselet daglig. Over +8°C dagsmiddel bør kjøleaggregat kjøre på fullt og ismaskin brukes hyppigere. Planlegg preparering til kaldere tidspunkt på døgnet (morgen eller kveld).

Snøbrøyting og preparering

Brøyt snø av banen etter hvert snøfall — ikke la det pakke seg. Bruk ismaskin etter brøyting for å reparere isoverflaten. Et tynt lag ny is etter brøyting gir raskere frysing enn på gammel pakket snø.

Energioptimalisering

Koble kjøleaggregats spillvarme til garderobebygg. Sett temperaturstyring etter ukeprogram — lavere kjøleeffekt natt og hverdag uten aktivitet, full effekt ved trening og kamp. Typisk 20–35 % energisparing.

Sesongklargjøring

Sjekk rørsystem, pakninger og koblinger før sesongstart i oktober. Test kjøleaggregat med 2–3 uker buffer. Legg ny is laget for laget — ikke forsøk å fylle opp til full istykkelse på én gang.

Vantsystem og sikkerhet

Kontroller vantsystemet for skader etter sesongen. Bytt defekte paneler straks. Sørg for at alle bjelker og fester er hele før sesongstart — skadet vant er en sikkerhetsrisiko og kan gi store erstatningskrav.

Sesongslutt

La isen smelte naturlig — ikke bruk mekanisk utstyr til å knuse. Tøm vannsystemet og skyll med ferskvann. Demonter modulært vantsystem og lagre tørt og frostfritt. Gjennomfør ettårskontroll av kjøleaggregat.

Vanlige spørsmål

Spørsmål om utendørsbaner

Svar på de vanligste spørsmålene fra kommuner og idrettslag om utendørs kunstisbaner.

Ja, men med begrensninger. Et godt dimensjonert kjøleaggregat kan holde is ved lufttemperaturer opptil +5 til +10°C, avhengig av solinstrålning, vind og baneareal. Over +12°C dagsmiddel anbefaler vi å avlyse drift for å unngå unødig slitasje på kjøleaggregat og farlige isforhold.

Vi bygger permanente utendørs kunstisbaner med betonginnstøpte PE 100 SDR 11-rør. Kjøleaggregat fases ned etter sesongen, mens rørsystemet er permanent installert.

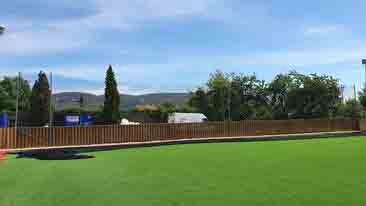

Absolutt. Med riktig underlag (asfalt eller betong) og undervarme som hindrer telehiv, kan en utendørs kunstisbane brukes som multifunksjonsbane. Mange kommunale anlegg bruker samme areal til kunstgress om sommeren og kunstis om vinteren.

Ja — kjøleaggregat og teknisk utstyr krever et frostfritt teknisk rom (minimum 15–20 m²). For anlegg med aktivt publikum anbefales garderober. Teknisk bygg og garderober kan kombineres med et lite driftsbygg, og spillvarme fra kjøleaggregat kan varme opp garderobebygget gratis.
